En esta practica se utlizaron los siguientes elementos:

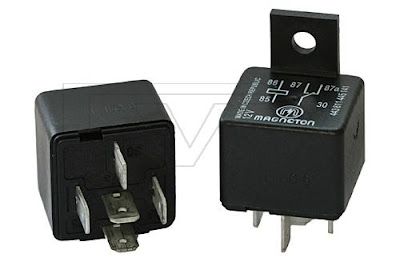

- 2 reles de 5 pines
- motor de elevavidrio
- interruptor de 6 pines
- bateria
primero convertimos los reles a cuatro pines dejandolos como inversores,se procede a instala r de bateria al interruptor,de interruptor a rele y del rele al motor.
el primer rele va conectado normalmente asi: los pines 85 y 87 van a positivo de la bateria y 86 y 87A van a masa (negativo),30 va al motor,se entiende que la bobina son los pines 85 y 86.
el segundo rele su bobina va conectada igualmente y los demas pines inversamente que el otro rele igualmente 30 va conectado al motor ya que es la salida.
